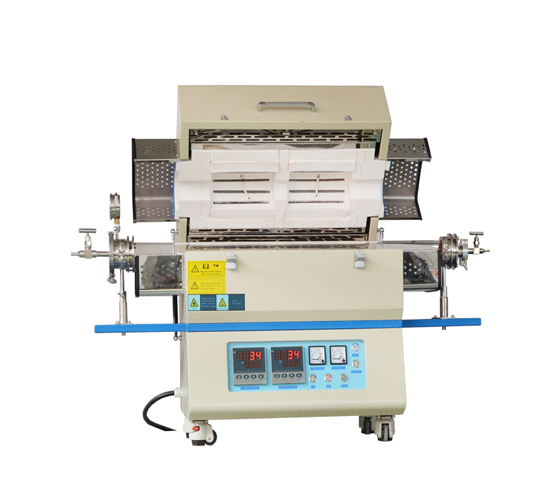

OTL1200-1200 双温区管式炉

作者:发布时间:2018-04-27分类:1200度管式炉阅读:759 ℃评论:0 评论


OTL1200-1200 双温区管式炉以瑞典康泰尔进口电阻丝为加热元件,采用双层壳体结构和控温仪表,能进行30段程序控温,移相触发、可控硅控制,炉膛采用氧化铝多晶纤维材料,炉膛分为上下两个半圆,需要急速冷却或换管子时,可以打开炉膛,炉管两端装有不锈钢法兰,不锈钢法兰上安装有气嘴、阀门和压力表,抽真空时真空度能够达到10-3 Pa,该炉为对开式,分两个温区,两个温区可以独立控制、设置不同的温度,使用方便,操作简单,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。



型号功率kw炉管尺寸mm电源电压相数
OTL1200-1200-603.6φ60*1000220V单相
OTL1200-1200-803.6φ80*1000220V单相
OTL1200-1200-1003.6φ100*1000220V单相
OTL1200-1200-1505.2φ150*1000220V单相







  (1)、表面温度高可达1420℃



  (2)、表面为不锈钢色(非常亮、客户识别时要注意)、不会生锈,使用时间再长都不会掉渣。



  (3)、电阻均衡、温场均衡性好



  (4)、加热元件:瑞典Kanthal  A1 进口电阻丝 (电阻丝可承诺保修2年)






当电路过流或漏电时,空开会自动断开





该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升  温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出真空度。

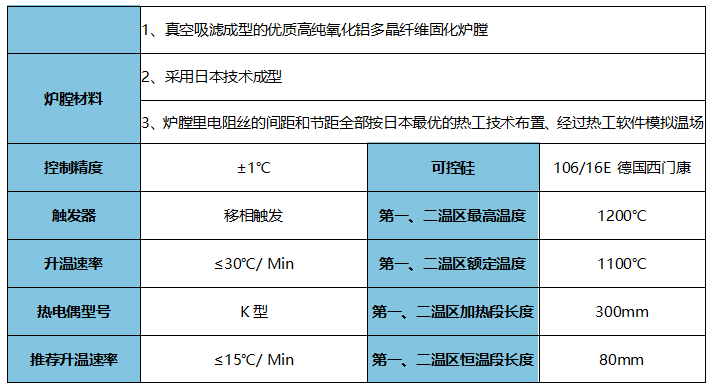

  (1)、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。



  (2)、采用日本技术成型。



  (3)、炉膛里电阻丝的间距和节距全部按日本最优的热工技术布置、经过热工软件模拟温场



  (4)、采用4周加热,温场更加均衡








(全部通过UL认证的进口电器)

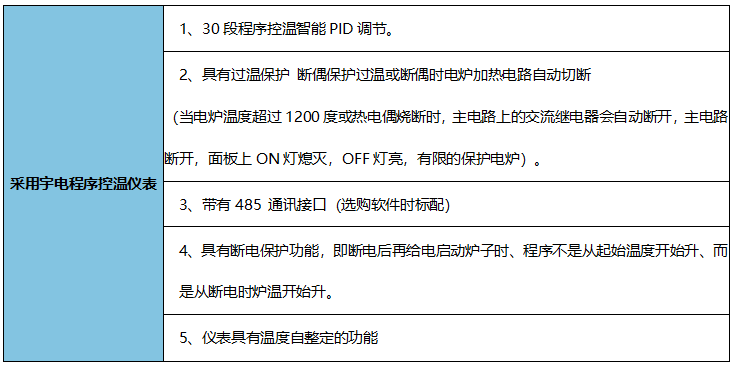

采用宇电程序控温仪表(标配)





  1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A即可

  2、2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右

  3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)

  4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa.

 法兰接口可变换

  1、为了增加抽气速率,达到更高真空的要求。可将原有软管接头更换成KF-25接口(VS-0.1和VS高真空系统接口皆为KF25)

  2、如用于供气系统,可将原有软管接头更换成Φ6.35mm双卡套接头.



 皮拉尼电容真空计(选购)
