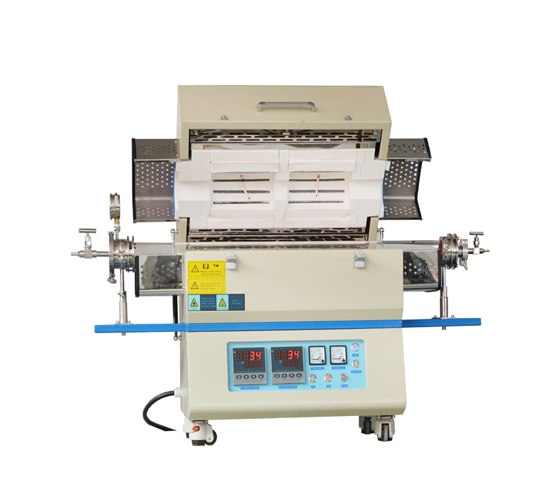

KTL1600-1600双温区管式炉

作者:发布时间:2018-04-27分类:管式炉阅读:674 ℃评论:0 评论


管式炉KTL1600-1600双温区管式炉以1800型硅钼棒和硅碳棒为加热元件,有两个加热区,采用双层壳体结构和宇电控温仪表,每个加热区能进行30段程序控温,移相触发、可控硅控制,炉膛采用氧化铝多晶纤维材料,炉管两端装有不锈钢法兰,不锈钢法兰上安装有气嘴、阀门和压力表,抽真空时真空度能够达到10-3 Pa,KTL1700-1400双温区管式炉为卧式,两个温区可以独立控制、设置不同的温度,使用方便,操作简单,KTL1700-1400具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。

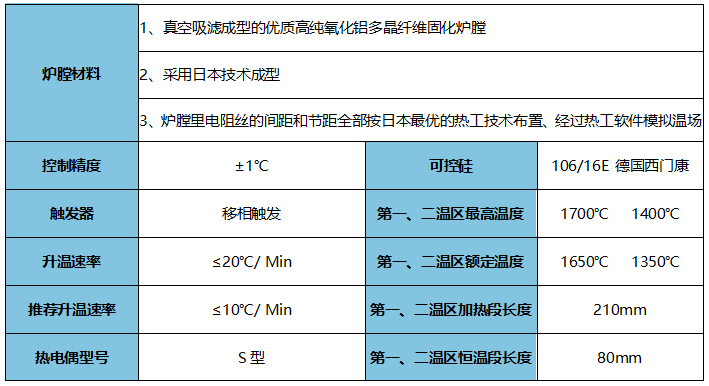

型号功率kw炉管尺寸mm电源电压相数
KTL1600-1600-607φ60*1200220V单相
KTL1600-1600-807φ80*1200220V单相





一、软件控制系统:


KTL1700-1400双温区管式炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出。(选配)




二、开盖保护系统:KTL1700-1400安装有行程开关,当炉盖打开时会自动切断电源,有效地保证使用者的安全。



三、密封系统: KTL1700-1400的炉管与法兰之间采用双层硅胶O型圈挤压密封、撤卸方便、可重复撤卸,气密性好、可保证12小时压力表指针不偏转。



四、真空系统: 可配TW-1.5A真空泵和能够抽到10-1Pa真空泵或能够抽到10-4Pa德国进口分子泵。



五、炉膛材料: 采用氧化铝纤维炉膛材料,不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。







六、加热元件: 硅碳棒、硅钼棒。



七、漏电保护功能: KTL1700-1400双温区管式炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性。



八、供气系统: KTL1700-1400双温区管式炉配有浮子流量计,客户可通过浮子流量计或质子流量计控制气体的流速(详细请查看选件)。



九、法兰 :采用双环密封技术,有效的提高了法兰的气氛性,法兰上装有多种接头,可接电阻真空计、KF25波纹管并能做成容易撤卸的铰链式。



十、法兰支架:用法兰支架把法兰支撑着,有效的消除了由于法兰架在刚玉管上的应力,延长了刚玉管的使用寿命。



加热元件:第一温区:1800型 硅钼棒            第二温区:硅碳棒

十一、控制方式






采用宇电程序控温仪表






TL1700-1400双温区管式炉真空度:





1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A即可


2、2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右


3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)


4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa.


TAG:双温区管式炉
