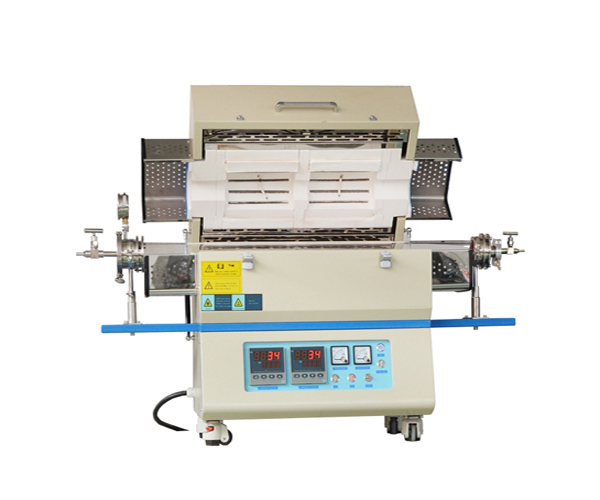

KTL1700-1700双温区管式炉

作者:发布时间:2018-04-27分类:管式炉阅读:199 ℃评论:0 评论


管式炉KTL1700-1700双温区管式炉以1800型硅钼棒加热元件,有两个加热区,采用双层壳体结构,每个加热区能进行30段程序控温,移相触发、可控硅控制,炉膛采用氧化铝多晶纤维材料,炉管两端装有不锈钢法兰,不锈钢法兰上安装有气嘴、阀门和压力表,抽真空时真空度能够达到10-3 Pa,该炉为卧式,两个温区可以独立控制、设置不同的温度,使用方便,操作简单,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。




型号功率kw炉管尺寸mm电源电压相数
KTL1700-1700-609φ60*1200220V/380V单相
KTL1700-1700-8012φ80*1200220V/380V单相





软件控制系统:该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出。(选配)



开盖保护系统:该炉安装有行程开关,当炉盖打开时会自动切断电源,有效地保证使用者的安全。



密封系统: 该炉炉管与法兰之间采用双层硅胶O型圈挤压密封、撤卸方便、可重复撤卸,气密性好、可保证12小时压力表指针不偏转。



真空系统: 可配TW-1.5A真空泵和能够抽到10-1Pa真空泵或能够抽到10-4Pa德国进口分子泵。

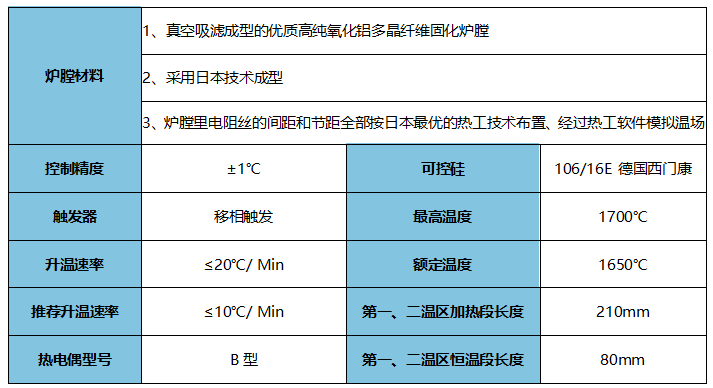

炉膛材料: 采用氧化铝纤维炉膛材料,不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。





加热元件: 硅碳棒、硅钼棒。



漏电保护功能: 该炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性。



供气系统: 该炉配有浮子流量计,客户可通过浮子流量计或质子流量计控制气体的流速(详细请查看选件)。



法兰 :采用双环密封技术,有效的提高了法兰的气氛性,法兰上装有多种接头,可接电阻真空计、KF25波纹管

并能做成容易撤卸的铰链式。



法兰支架:用法兰支架把法兰支撑着,有效的消除了由于法兰架在刚玉管上的应力,延长了刚玉管的使用寿命。

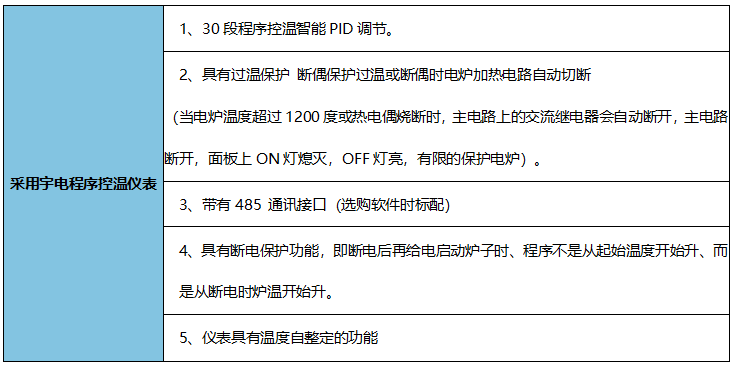

控制方式:采用宇电程序控温仪表










KTL1700-1700双温区管式炉真空度





1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A即可



2、2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右



3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)



4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa.



真空法兰
