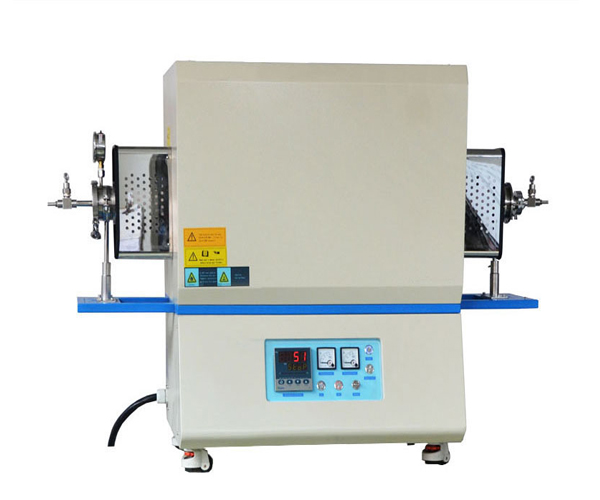

KTL1800单温区管式炉

作者:发布时间:2018-04-27分类:1200度管式炉阅读:1584 ℃评论:0 评论


   KTL1800管式炉以瑞典Kanthal 1900型硅钼棒为加热元件,采用双层壳体结构和日本岛电控温仪表,能进行40段程序控温,移相触发、可控硅控制,炉膛采用氧化铝多晶纤维材料,双层炉壳间配有风冷系统,能快速升降温,采用美国进口99.9高纯刚玉管、两端用不锈钢法兰密封,用浮子流量计控制进气流量、该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品





型号功率kw炉管尺寸mm外型尺寸mm电源电压相数
KTL1800-60(*800)2.5φ60*800610*480*758220V单相
KTL1800-60(*1000)5.5φ60*1000610*480*758220V单相
KTL1800-805.5φ80*1000610*480*758220V单相





(1)、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。



(2)、采用的是热弯技术,电阻均匀,使用寿命长



(3)、Lu冷端长度为210mm, 400X300X300炉子为260 ,一般厂家采用180mm, 冷端长炉顶温度低。



(4)、硅钼棒表面氧化非晶膜致密,能够比较好的保护硅钼棒。









当电路过流或漏电时,空开会自动断开





 KTL1800气氛管式炉可配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出.

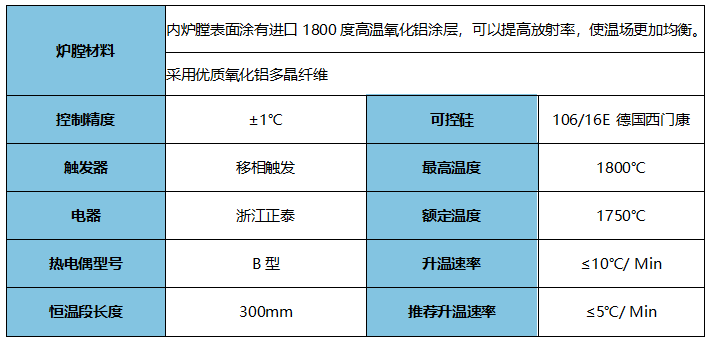

(1)、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。



(2)、采用日本技术成型。



(3)、炉膛里电阻丝的间距和节距全部按日本最优的热工技术布置、经过热工软件模拟温场



(4)、采用4周加热,温场更加均衡



(5)、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。









(全部通过UL认证的进口电器)




(1)、移相触发(带软启动和限流功能)



(2)、限流功能:无论怎么调节升温时间,我们电炉经过变压器后的二次电流被限制在170A以内,有限的保护了设备。非限流触发器,如果升温速率设置错误或者过快、 低温时电流非常大,设备会跳闸或烧坏。



(3)、软启动功能:开机时电流会慢慢增大,对加热元件的冲击较小,有利于加热元件寿命的延长



(4)、保护功能:如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。






(1)、变压器电缆为纯铜



(2)、变压器声音小



(3)、变压器温身低

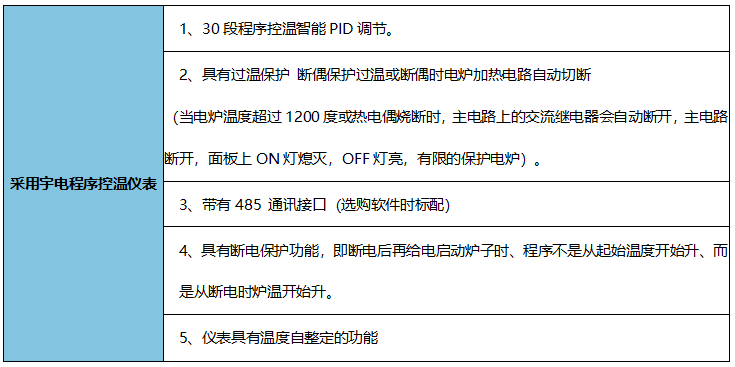

采用宇电程序控温仪表(标配)
