KTL1400单温区管式炉

作者:发布时间:2018-04-27分类:1200度管式炉阅读:1621 ℃评论:0 评论

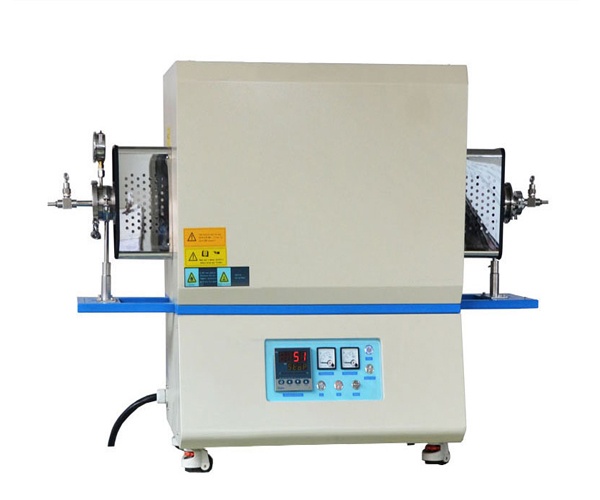

KTL1400管式炉以硅碳棒为加热元件,采用双层壳体结构和日本岛电控温仪表,能进行40段程序控温,移相触发、可控硅控制,炉膛采用氧化铝多晶纤维材料,用流量计控制进气流量 炉管两端能不锈钢法兰密封,不锈钢法兰上安装有气嘴、阀门和压力表,抽真空时真空度能够达到10-3 Pa,OTL1400管式炉为卧式,使用方便,操作简单,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。




型号功率kw炉管尺寸mm外型尺寸mm电源电压相数
KTL1400-604φ60*10001120*490*855220V单相
KTL1400-804φ80*10001120*490*855220V单相
KTL1400-1006φ100*10001120*520*945220V单相





(1)、硅碳棒的热端粗度d为14mm、一般厂家采用的12MM、加热端粗、不容易弯曲、棒子的表面负荷低,使用寿命长。

(2)、m冷端长度为210mm, 一般厂家采用180mm, 冷端长炉顶温度低。

(3)、硅碳棒表面氧化非晶膜致密,能够比较好的保护碳棒。






(当电路过流或漏电时,空开会自动断开)





 KTL1400气氛管式炉可配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出.




(1)、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

(2)、采用日本技术成型。

(3)、炉膛材料热容低、热传导系数低,从而散热少、保温好、反射率高。温场均衡。

(4)、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。

(5)、炉膛表面光洁、不易掉粉。












(全部通过UL认证的进口电器)

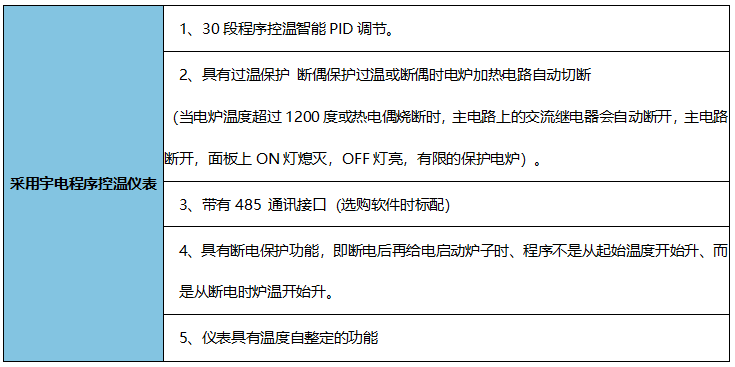

采用宇电程序控温仪表(标配)









1、一般粗略抽真空、把炉管里面的气体赶出来用:TW-1.5A即可


2、2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右


3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa(并配带有电阻真空计显示)


4、VS高真空系统(该系统是由分子和机械泵组成)能够把管式炉炉管内的真空度抽到10-3 Pa



法兰接口可变换:



1、为了增加抽气速率,达到更高真空的要求。可将原有软管接头更换成KF-25接口(VS-0.1和VS高真空系统接口皆为KF25)

2、如用于供气系统,可将原有软管接头更换成Φ6.35mm双卡套接头.


皮拉尼电容真空计(选购)     PCG554(防腐) 或 PCG550      接口KF16
