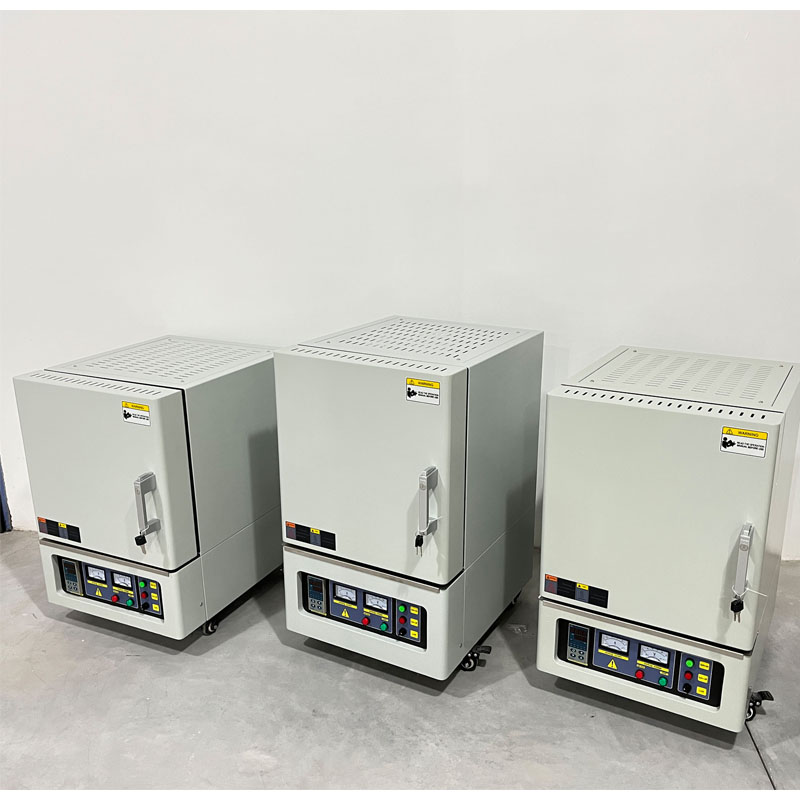

组成设计
1：结构设计
炉膛采用不锈钢板制作，围成加热及热风循环腔体，热空气在炉膛内流动，大大提高温度均匀性。由于热风的搅拌，加强了炉膛内气氛的对流和均热作用。炉膛和炉架为分离设计，炉膛置于炉架底部的承重滚轮上，前后可自由滑动。当炉膛受热时，可沿长度方向自由伸长。
为防止炉膛内热气泄漏，炉门处从内到外共设计2层密封。内层采用陶瓷纤维绳密封结构，外层采用硅橡胶密封圈密封，为延长其使用寿命，在炉膛口密封处设计有不锈钢冷却水套，用于冷却降温。门锁采用多点手轮旋转方式锁紧机构，可以同时对门四周均匀锁紧。另外炉门固定装置安装于炉膛端面，采用活动双铰链机构，可随炉膛自由伸长而移动，密封效果更好。设备顶部设计有排气烟囱，用于排放加热过程中产生的大量废气及烟雾，可通过风门调节把手来控制排放流量。
2：控制系统设计
控制系统集成在炉体上。选用智能程序温控仪，温度曲线的调节通过设定自动控制进行。过线性组合构成控制量，对控制对象进行控制。 温控仪接受热电偶检测的信号，控制电力模块。
3：风机位置设计
风机位于炉膛后部，通过蜗壳及两侧风道将空气吹过加热元件，气氛加热后水平进入炉膛内对工件进行均匀加热，然后经后部吸风口吸入循环风机，充分循环搅拌。
4：导流装置设计
蜗壳对风机性能影响很大，若去掉蜗壳，风机性能将下降 50%以上。热风箱式炉采用双循环方式，风机置于炉体后部，两侧共两个循环风道，后部蜗壳双向出风。
在热风腔体中，由于空间有限，蜗壳的扩张段较短，出口面积大，气流压力损失较大。在设计蜗壳时，导流片的形状应力求扩散合理，导流片数量以4～8片为宜，导流片安装角度根据叶轮形状和流量大小而定。蜗壳的宽度设计时以不碰到叶轮为准。
特点
1：良好的用户界面
2：工艺思想严谨周密
3：智能化的在线实时监控
4：便于调试和维护
5：系统的安全可靠性
